Piese turnate CNC
Ø3–300 mm Diametru de strunjire
Lungime de rotire de până la 500 mm
Toleranță până la ±0,01 mm
Prototip către producție
Strunjire CNC de precizie pentru piese și componente personalizate
Piesele turnate CNC sunt componente de precizie fabricate prin rotirea unei piese de prelucrat în timp ce sculele de tăiere îndepărtează materialul pentru a crea arbori, știfturi, bucșe, distanțiere, componente filetate, fitinguri și alte piese cilindrice.
Mașinămaluminiu, oțel inoxidabil, oțel, alamă, cupru, titan și materiale plastice de inginerieîntr-o gamă largă de diametre și lungimi personalizate. Piesele pot fi produse la dimensiunile, toleranțele, firele și finisajele de suprafață specificate.
DinDesene 2D și fișiere CAD 3D la piesele de producție finite, sprijinim prototipuri, loturi mici și producție în volum cu servicii de strunjire CNC personalizate.
Specificații pentru piese strunite CNC
1. Capacitatea dimensională și a mașinii
| Caietul de sarcini | Capacitate |
|---|---|
| Diametrul de rotire | Ø3–300 mm |
| Lungimea de întoarcere | Până la 500 mm |
| Diametrul barei | Ø3–65 mm |
| Diametrul minim al piesei | Ø3 mm |
| Grosimea minima a peretelui | 0,5 mm* |
| Raportul dintre lungimea maximă a piesei-la-diametru | 10:1* |
2. Toleranțe de prelucrare
| Caracteristică | Toleranță tipică |
|---|---|
| Dimensiuni standard | ±0,05 mm |
| Dimensiuni de precizie | ±0,02 mm |
| Dimensiuni critice | ±0,01 mm* |
| Toleranța la diametru | ±0,01–0,03 mm |
| Toleranța diametrului găurii | ±0,01–0,03 mm |
| Toleranță unghiulară | ±0,5 grade |
| Toleranță generală | ISO 2768-mK sau toleranța de desen specificată |
3. Fire și caracteristici prelucrate
| Caracteristică | Capacitate |
|---|---|
| Fire metrice | M2–M64 |
| Fire inch | UNC, UNF |
| Fire pentru țevi | NPT, BSP |
| Fire interne | Disponibil |
| Fire externe | Disponibil |
| Toleranță la fir | 6H / 6g sau clasa specificată |
| Caneluri | Internă și externă |
| Teşituri | Personalizat |
| Moletă | Drept și diamant |
| Găuri de cruce | Disponibil |
| Găuri oarbe | Disponibil |
| Găuri axiale | Disponibil |
4. Materiale
| Categoria materialului | Note comune |
|---|---|
| Aluminiu | 6061, 6063, 7075 |
| Oţel inoxidabil | 303, 304, 316, 17-4 PH |
| Oțel carbon | 1018, 1045 |
| Oțel aliat | 4140, 4340 |
| Alamă | C360, C260 |
| Cupru | C110, C101 |
| Titan | Clasa 2, Clasa 5 |
| Materiale plastice de inginerie | POM, nailon, PTFE, PEEK |
Interacțiunea de tăiere-de aproape: formarea așchiilor și suprafața proaspăt generată în timpul strunjirii.
Strunjirea CNC vs. Frezarea CNC vs.. 5-Prelucrarea pe axe
| Procesul de prelucrare | Cel mai bun pentru | Caracteristici tipice ale piesei |
|---|---|---|
| Strunjire CNC | Piese cilindrice și rotative | Arbori, știfturi, bucșe, distanțiere, filete, alezaje, caneluri |
| Frezare CNC | Piese prismatice și ne-rotative | Plate, buzunare, fante, gauri, trepte, contururi |
| Prelucrare CNC cu 5 axe | Componente complexe pe mai multe-laturi | Suprafețe înclinate, cavități adânci, contururi complexe, caracteristici pe mai multe fețe |
| Rotiți-frezare | Piese rotative cu caracteristici frezate suplimentare | Arbore cu găuri transversale, fante, plate, caneluri, găuri decentrate{0} |
Cum să alegi
Alegeți strunjirea CNCcând cea mai mare parte a geometriei piesei este cilindrică și simetrică rotațional. Este, în general, cea mai eficientă opțiune pentru arbori, știfturi, bucșe, piese filetate și componente similare.
Alege frezare CNCatunci când piesa necesită suprafețe plane, buzunare, fante, profile complexe sau caracteristici care nu pot fi produse eficient prin strunjire.
Alegeți Prelucrare cu 5 axeatunci când componenta are geometrie complexă sau caracteristici pe mai multe fețe care altfel ar necesita mai multe setări. Poate reduce repoziționarea și poate îmbunătăți precizia poziției.
Alegeți Turn-frezareatunci când o piesă în principal cilindrică necesită, de asemenea, frezare, găurire, fante, planuri sau caracteristici decentrate-. Combinarea operațiunilor poate reduce setările și timpul de prelucrare.
Piese turnate CNC pe care le producem
| Tipul piesei turnate CNC | Materiale comune | Caracteristici cheie | Aplicații tipice |
|---|---|---|---|
| Arbore turnate CNC | 4140 / 1045 / 304 / 316 / 6061-T6 / 7075-T6 | Trepte, caneluri, fire, canale, umeri | Motoare, echipamente de automatizare, utilaje |
| Ştifturi turnate CNC | 4140 / 1045 / 304 / 316 / 17-4 PH / 6061-T6 | Diametru de precizie, teșituri, caneluri, umeri | Corpuri, utilaje, auto, automatizare |

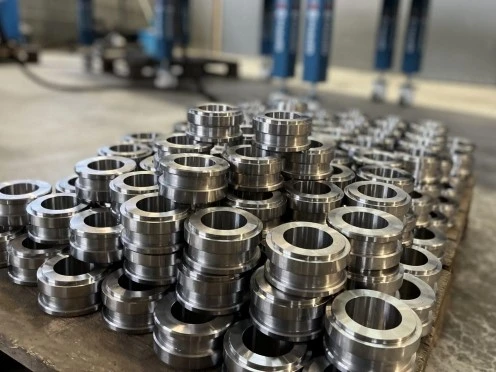

| Bucșe turnate CNC | Alama / Bronz / 304 / 316 / 4140 / 6061-T6 | Toleranțe ID/OD, caneluri, flanșe, umeri | Rulmenti, pompe, utilaje, automatizari |
| Distanțiere turnate CNC | Aluminiu / alamă / oțel inoxidabil / oțel carbon | Lungime precisă, găuri, găuri, teșituri | Ansambluri, electronice, utilaje, accesorii |
| Fitinguri turnate CNC | Alama / 316 / 304 / Aluminiu / Otel | Filete interioare și externe, hexagonale plate, alezaje | Sisteme hidraulice, pneumatice, sanitare, fluide |
| Componente filetate CNC | 304 / 316 / 4140 / Alama / Aluminiu / Titan | Filet metric, UNC, UNF, NPT, BSP | Mașini, supape, conectori, sisteme de fluide |
| Role strunite CNC | 1045 / 4140 / 304 / 316 / Aluminiu | Precizie OD, găuri, caneluri, umeri | Transportoare, automatizari, echipamente de ambalare |
| Cuplaje turnate CNC | 4140 / 304 / 316 / Alama / Aluminiu | Alezaje interne, filete, caneluri, caneluri | Motoare, arbori, sisteme de actionare, automatizari |
| Manșoane turnate CNC | 304 / 316 / Alama / Bronz / 4140 / Aluminiu | Pereți subțiri, precizie ID/OD, caneluri | Mașini, pompe, sisteme hidraulice |
| Adaptoare turnate CNC | Alama / Oțel inoxidabil / Aluminiu / Oțel | Tranziții de filet, alezaje, secțiuni hexagonale | Hidraulice, pneumatice, instrumente |
| Componente de supapă turnate CNC | 316 / 304 / Alama / 17-4 PH / 4140 | Alezuri de precizie, filete, suprafete de etansare | Supape, pompe, echipamente de control al fluidelor |
| Piese strunjite CNC personalizate | Aluminiu / Oțel inoxidabil / Oțel / Alama / Cupru / Titan | Profile complexe, găuri, filete, caneluri, caracteristici personalizate | Echipamente OEM, utilaje industriale, ansambluri personalizate |
Capabilitati de strunjire CNC
| Procesul de strunjire CNC | Ce putem prelucra | Caracteristici tipice |
|---|---|---|
| Strunjire CNC | Suprafețe și profile exterioare cilindrice | Diametre, trepte, umeri, conici |
| Confruntare CNC | Suprafețe de capăt plane | Fețe de capăt și lungimi ale părților de precizie |
| Alezarea CNC | Diametrele interne și alezajele | Alezaje de precizie, gauri trepte |
| Foraj CNC | Găuri axiale și radiale | Găuri prin găuri, găuri oarbe, găuri în cruce |
| Filetare CNC | Filete interne si externe | Metric, UNC, UNF, NPT, BSP |
| Canelare CNC | Caneluri interne și externe | -caneluri pentru inele de reținere-caneluri |
| Despărțire CNC | Separarea componentelor finite | Producție alimentată cu-volum mare- |
| Teșire CNC | Ruperea marginilor și marginile înclinate | Teșituri de intrare, caracteristici de debavurare |
| Strunjire conică CNC | Suprafețe conice externe sau interne | Arborii conici, adaptoare, fitinguri |
| Moletare CNC | Suprafețe de prindere texturate | Moletare dreptă și diamantată |
| Instrumente live | Frezare si gaurire pe piese turnate | Găuri încrucișate, fante, plate, canale |
| Rotiți-frezare | Operații combinate de strunjire și frezare | Componente complexe cu mai multe-funcții |
Operații secundare
Pentru piesele care necesită caracteristici suplimentare, strunjirea CNC poate fi combinată cufrezare, găurire, filetare, crestare, debavurare și alte operațiuni secundarepentru a reduce manevrarea și a îmbunătăți consistența dimensională.
Acoperirea capacității: caracteristici comune de strunjire cu note funcționale, zone de finisare și focalizare pe inspecție.
Materiale de strunjire CNC și clase comune
| Categoria materialului | Note comune | Caracteristici de prelucrare | Piese strunjite CNC tipice |
|---|---|---|---|
| Aluminiu | 6061, 6063, 7075, 2024 | Ușoare, foarte prelucrabile, rezistență bună la coroziune | Arbori, carcase, distanțiere, fitinguri |
| Oţel inoxidabil | 303, 304, 316, 17-4 PH | Rezistent la coroziune; 303 oferă o mai bună prelucrabilitate, în timp ce 316 oferă o rezistență mai mare la coroziune | Arbori, știfturi, bucșe, fitinguri |
| Oțel carbon | 1018, 1045 | Prelucrabilitate bună, rezistență și eficiență a costurilor | Arbori, știfturi, distanțiere, componente ale mașinii |
| Oțel aliat | 4140, 4340 | Rezistență ridicată și rezistență la uzură; potrivit pentru piese mecanice solicitante | Arbori de transmisie, roți dințate, știfturi, componente pentru sarcini grele- |
| Alamă | C360, C260, C464 | Prelucrabilitate excelentă, rezistență la coroziune și frecare scăzută | Bucșe, fitinguri, conectori, supape |
| Cupru | C11000, C10100 | Conductivitate electrică și termică ridicată; relativ moale și ductilă | Componente electrice, terminale, conectori |
| Titan | Clasa 2, Clasa 5 | Raport mare rezistență-la-greutate și rezistență la coroziune; necesită prelucrare controlată | Piese aerospațiale, componente medicale, arbori |
Finisaje de suprafață pentru piese turnate CNC
| Finisaj de suprafață | Materiale aplicabile | Principalele beneficii / caracteristici |
|---|---|---|
| Ca prelucrat | Aluminiu, oțel, oțel inoxidabil, alamă, cupru, titan, materiale plastice | Finisaj CNC standard cu semne vizibile de scule; potrivit pentru componente industriale generale |
| Lustruire | Oțel inoxidabil, aluminiu, alamă, cupru | Produce o suprafață mai netedă, mai strălucitoare și îmbunătățește aspectul |
| Periajul | Oțel inoxidabil, aluminiu, alamă | Creează o textură direcțională uniformă și reduce urmele vizibile de suprafață |
| Anodizare | Aluminiu | Îmbunătățește rezistența la coroziune, duritatea suprafeței și aspectul |
| Anodizare tare | Aluminiu | Oferă o suprafață mai dură și mai rezistentă la uzură{0}}pentru aplicații solicitante |
| Pasivare | Oţel inoxidabil | Îndepărtează fierul liber și îmbunătățește rezistența la coroziune |
| Placare cu nichel electroless | Oțel, oțel inoxidabil, aluminiu, aliaje de cupru | Îmbunătățește rezistența la uzură, rezistența la coroziune și duritatea suprafeței |
| Zincare | Oțel carbon, oțel aliat | Oferă protecție împotriva coroziunii componentelor din oțel |
| Oxid negru | Oțel carbon, oțel aliat, oțel inoxidabil | Oferă un aspect negru și o protecție ușoară împotriva coroziunii |
| Electrolustruire | Oţel inoxidabil | Netezește și luminează suprafața, îmbunătățind în același timp rezistența la coroziune |
| Acoperire PTFE | Componente metalice | Oferă frecare scăzută, proprietăți anti-aderente și rezistență chimică |
Piese turnate CNC după aplicație
| Aplicație | Piese strunjite CNC tipice | Utilizări comune |
|---|---|---|
| Automobile | Arbori, bucșe, știfturi, distanțiere, fitinguri | Componente motor, sisteme de transmisie, suspensie, sisteme de combustibil |
| Utilaje industriale | Arbore, role, bucșe, știfturi, componente filetate | Ansambluri de masini, actionari, sisteme mecanice |
| Hidraulice și pneumatice | Corpuri de supape, fitinguri, adaptoare, manșoane, pistoane | Cilindri hidraulici, supape, echipamente pneumatice |
| Aerospațial | Arbori de precizie, pini, bucse, conectori | Sisteme de aeronave, actuatoare, ansambluri aerospațiale |
| Echipament medical | Știfturi de precizie, arbori, manșoane, conectori, componente chirurgicale | Instrumente medicale, echipamente de diagnosticare, dispozitive medicale |
| Electronică și electricitate | Conectori, terminale, contacte, distanțiere, carcase | Echipamente electrice, senzori, conectori, ansambluri electronice |
| Robotică și automatizare | Arbore, bolțuri, cuplaje, distanțiere, role | Articulații robot, sisteme liniare, mașini automate |
| Pompe și supape | Tije de supapă, arbori, bucșe, adaptoare, fitinguri | Manipulare fluide, prelucrare chimică, sisteme de apă |
| Echipamente energetice | Arbori, manșoane, bucșe, fitinguri, componente filetate | Generare de energie, sisteme energetice, echipamente industriale |
| Marin | Arbori, bucșe, știfturi, fitinguri, conectori | Echipamente maritime, pompe, supape, sisteme de apă de mare |
De ce avem nevoie pentru a vă cota piesele strunite CNC
Necesar
desen 2D
Clasa materialului
Cantitate
Recomandat
CAD 3D
Finisaj de suprafață
Volumul anual
Cerințe de inspecție
Dacă este cazul
GD&T
FAI
AQL
RoHS/REACH
Cerințe de ambalare
Încărcați desenul dvs. și obțineți o ofertă
Flux de lucru de inginerie cu puncte de decizie: DFM, planificarea procesului, FAI, controlul inspecției, verificarea finisării și eliberarea expedierii.
Controlul calității pieselor turnate CNC
| Element de control al calității | Metoda de inspecție |
|---|---|
| Verificarea materialului | Calitatea materialului și verificarea MTC |
| Inspecție dimensională | Etrier, micrometre, manometre |
| Verificarea diametrului și alezajului | Micrometre, calibre ale alezajului, calibre cu știfturi |
| Inspecția filetului | Calibre de filet și calibre inelare |

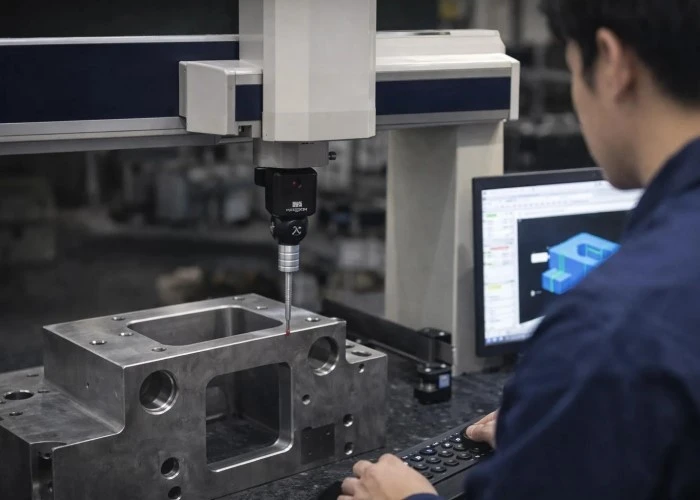

| Precizie geometrică | CMM și indicatori cadran |
| Rugozitatea suprafeței | Tester de rugozitate a suprafeței |
| Inspecție vizuală | Defecte de suprafață, bavuri, zgârieturi și aspect |
| Inspecția finală | Verificarea desenului si specificatiei |
| Documentatie de calitate | Rapoarte de inspecție, MTC, CoC, FAI |
Ambalare și timp de livrare
| Articol | Detalii |
|---|---|
| Protecție individuală | Pungi de plastic, folie de protecție, spumă sau separatoare pentru a preveni zgârieturile și impactul |
| Ambalaj standard | Cutii cu separatoare sau căptușeală de protecție |
| Ambalare în vrac | Pungi de plastic, pungi PE, cutii de carton sau cutii din lemn în funcție de dimensiunea și cantitatea piesei |
| Ambalare pe paleți | Paleți de export disponibili pentru comenzi mai mari sau mai grele |
| Ambalaj personalizat | Cerințele de ambalare pot fi specificate de clienți |
| Timp de livrare prototip | De obicei, 5-10 zile lucrătoare* |
| Producție în loturi mici | De obicei, 7-15 zile lucrătoare* |
| Producţie în masă | De obicei, 15-30 de zile lucrătoare* |
| Transport | Transport expres, aerian sau maritim |
FAQ
1. Puteți fabrica din desenele noastre și fișierele CAD?
Da. Putem fabrica piese strunjite CNC personalizate dinDesene de inginerie 2D, modele CAD 3D sau specificații ale clienților. Lucrăm cu formate comune precum STEP, STP, IGES, IGS și DWG/DXF. Echipa noastră de ingineri examinează dimensiunile, toleranțele, firele, materialul, finisajul suprafeței și alte cerințe înainte de producție.
2. Ce toleranțe de strunjire CNC puteți menține în producție?
Toleranța noastră tipică de strunjire CNC este±0,05 mm, cu toleranțe mai strânse de±0,02 mmrealizabil pentru caracteristici de precizie șipână la ±0,01 mmpentru dimensiunile critice selectate. Capacitatea reală depinde de dimensiunea piesei, material, geometrie, locația caracteristicilor și volumul de producție. Toleranțele critice sunt revizuite în timpul evaluării desenului.
3. Puteți furniza certificate de materiale și rapoarte de inspecție dimensională?
Da. Putem ofericertificate de materiale (MTC), rapoarte de inspecție dimensională, rapoarte CMM și certificate de conformitate (CoC)atunci când este necesar. Documentația de inspecție poate fi pregătită în funcție de desenul dumneavoastră, comanda de achiziție și cerințele de calitate.
4. Puteți gestiona comenzile de producție repetate?
Da. Sustinemcomenzi de producție pentru prototip,-volum mic,-loturi mici și repetate. Pentru piesele repetate, desenele aprobate, parametrii de prelucrare și cerințele de inspecție pot fi menținute pentru a îmbunătăți consistența între loturile de producție.
5. Care este cantitatea dumneavoastră minimă de comandă?
Serviciul nostru de strunjire CNC oferă suportcantități prototip de la 1 bucată, precum și comenzi mici-loturi și de producție. Nu există MOQ fix pentru piese strunjite CNC personalizate standard; cea mai potrivită cantitate și prețul sunt determinate pe baza designului piesei, materialului, cerințelor de configurare și volumului de producție.
6. Puteți asigura finisarea suprafețelor prin furnizori calificați?
Da. Pe lângă finisajele-prelucrate, putem aranja procese de finisare secundară solicitate frecvent prin furnizori calificați, inclusivanodizare, anodizare dură, placare cu nichel electroless, placare cu zinc, oxid negru, pasivizare, lustruire, periere și electrolustruire. Specificațiile de finisare sunt confirmate înainte de producție.
7. Cum controlați dimensiunile critice?
Dimensiunile critice sunt identificate din desenul de inginerie și controlate pe parcursul producției. În funcție de cerință, folosimmicrometre, șublere, calibre ale alezajului, calibre de filet, calibre de înălțime, aparate de testare a rugozității suprafeței și echipamente CMMpentru verificare. Pot fi efectuate inspecții de primă-piesă și finale pentru funcțiile critice, cu rapoarte de inspecție disponibile la cerere.
8. Puteți fabrica piese cu cerințe stricte de concentricitate/runout?
Da. Putem fabrica componente strunjite cu controlatconcentricitatea, curajul circular, curajul total și alte cerințe GD&T. Toleranța realizabilă depinde de geometria piesei, diametru, material, metoda de prindere și procesul de prelucrare. Revizuim aceste cerințe din desen înainte de a cota pentru a ne asigura că toleranțele specificate sunt realiste pentru producție.
9. Care este timpul dvs. tipic de strunjire CNC?
Timpii tipici de livrare sunt:
| Tip comandă | Timp de livrare tipic |
|---|---|
| Prototip | 5-10 zile lucrătoare |
| Lot mic | 7-15 zile lucrătoare |
| Comenzi de producție | 15-30 de zile lucrătoare |
Timpul de livrare începe dupăaprobarea desenului, confirmarea materialului și confirmarea comenzii. Finisarea suprafeței, inspecția specială sau alte procese secundare pot necesita timp suplimentar.
10. Puteți accepta ambalaje personalizate și expedieri de export?
Da. Putem furniza ambalaje pe bazageometria piesei, finisarea suprafeței, cantitatea și cerințele de transport. Opțiunile includ protecție individuală, pungi de plastic, spumă, tăvi, cutii de carton și cutii din lemn, acolo unde este cazul. De asemenea, susținem expedierile de export prinexpres, transport aerian și transport maritimși poate coordona cerințele de ambalare și expediere pentru comenzile internaționale.
