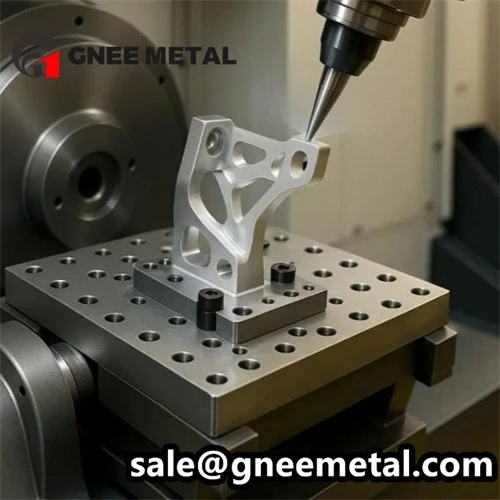

Suporturi prelucrate CNC
Producem la comandaSuporturi prelucrate CNCdin desenele clientului și fișierele CAD, inclusivsuporturi de montare, suporturi L și unghiulare, suporturi pentru motor și pompă, suporturi pentru senzori și actuatori, suporturi electronice și PCB, suporturi pentru afișaj, suporturi pentru ghișe și colțuri, console de prindere, suporturi balamale și suporturi de tranziție. Capabilitățile noastre de frezare, găurire, filetare și frezare CNC cu 3-axe și 5 axe produc suporturi rigide și precise pentru mașini, automatizări, robotică, motoare, carcase electronice, sisteme hidraulice și echipamente de energie regenerabilă.
Un parantez poziționează și transportă sarcina între componente - deciprecizia poziției găurii, planeitatea, perpendicularitatea, grosimea și calitatea marginilordecideți dacă piesele se aliniază și ansamblurile se înșurubează corect. Preluăm suporturi de laaluminiu (6061-T6, 6063-T5, 7075-T6, 5052-H32), oțel inoxidabil (303, 304, 304L, 316, 316L, 17-4 PH), oțel carbon și aliat (1045, 4140), cupru04, cupru (C340), cupru04 (C10100, C11000) și titan (gradul 2, gradul 5), prelucrat din placă plină și bară - nu foaie îndoită -, astfel încât fiecare față, fantă și gaură sunt produse pe desen. Piesele sunt fabricate la dimensiuni, toleranțe, materiale și cerințe de finisare specificate, cu certificate de material disponibile la cerere.
Tipuri de suporturi prelucrate CNC pe care le producem
Preluăm o gamă largă de tipuri de suporturi. Mai jos sunt cele mai comune; dacă desenul dvs. prezintă o configurație diferită, trimiteți-l pentru revizuire.
Suporturi de montare
Suporturi plate și multi-plane pentru echipamente, panouri și module.
Materiale: 6061-T6 · 304 · 316L · 4140
L & Suporturi unghiulare
Paranteze cu unghi drept-cu nervuri de rigidizare și fețe precise.
Materiale: 6061-T6 · 304 · 316L · C36000
Suporturi pentru motor și pompă
Suporturi frontale ale motorului și suporturi pompe cu modele precise de șuruburi.
Materiale: 6061-T6 · 4140 · 4340 · 316L
Suporturi pentru senzori și actuatori
Suporturi de poziționare pentru senzori, camere și actuatoare.
Materiale: 6061-T6 · 304 · 316L · C10100
Suporturi electronice
Standoff-uri pentru PCB, suporturi pentru plăci și cadre de montare pentru afișaj.
Materiale: 6061-T6 · 5052-H32 · 304 · C36000
Suporturi și colțuri
Garnituri de armare triunghiulare și conectori de colț pentru cadru.
Materiale: 6061-T6 · 6063-T5 · 304 · 316L
Suporturi de prindere
Clemă-divizată și suporturi curele pentru tuburi, șine și stâlpi.
Materiale:6061-T6 · 4140 · 316L · titan de gradul 5
Suporturi balamale și pivot
Suporturi cu găuri de rulment pentru uși cu balamale și capace.
Materiale: 6061-T6 · 4140 · 316L · C95400
Suporturi de montare solare și fotovoltaice
Suporturi pentru panouri și șine pentru instalații solare și exterioare.
Materiale:6061-T6 · 6005-T5 · 316L · titan de gradul 2
Suporturi colectoare hidraulice
Plăci de montare pentru supape și colectoare cu modele de porturi.
Materiale:6061-T6 · 4140 · 316L · 17-4 PH
Suporturi de tranziție și adaptoare
Suporturi care unesc diferite sisteme de cadru sau șine.
Materiale: 6061-T6 · 304 · 4140 · C36000
Suporturi structurale personalizate
Suporturi structurale unice-prelucrate din bloc solid.
Materiale:7075-T6 · 4340 · 17-4 PH · grad 5 titan
Aveți un suport personalizat? Trimiteți desenul dvs
Procese de prelucrare CNC pentru console
Frezare CNC cu 3 axe
Cel mai bun pentru:Fețe · buzunare · fante · găuri
Procesul principal pentru consolele plate și unghiulare.
Frezare CNC 4/5 axe
Cel mai bun pentru:Piese multiple-plane · unghiuri compuse
Prelucrează mai multe fețe într-o singură configurație pentru o mai bună acuratețe.
Forare și filetare
Cel mai bun pentru:Modele de șuruburi · fire · găuri în cruce
Poziții precise ale găurilor cu filete filetate și frezate.
Strunjire CNC
Cel mai bun pentru:Bose · bucșe · alezaje pentru rulmenți
Caracteristici rotunde și alezaje montate prelucrate la clasele H7.
Frezarea filetului
Cel mai bun pentru:Fire mari · găuri oarbe
Fire puternice, precise, unde atingerea este limitată.
Debavurare și finisare muchii
Cel mai bun pentru:Margini · găuri · siguranță la manipulare
Bavuri-margini libere; teșituri și razele pe desen.
Materiale suport CNC
Pentru suporturi, alegerea materialului depinde desarcină și rigiditate, greutate, mediu de coroziune și aspect. Preluăm suporturi din materialele metalice enumerate mai jos - aluminiu, oțel inoxidabil, oțel carbon și aliat, alamă, cupru și titan.
| Material | Note comune | Aplicații tipice pentru suporturi | Avantaje cheie |
|---|---|---|---|
| Aluminiu | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | Suporturi de montare, suporturi pentru motor, suporturi electronice, suporturi solare | Rezistență ridicată-la-greutate, rezistență la coroziune, anodizare; 6061-T6 este standardul de uz general |
| Oţel inoxidabil | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Suporturi maritime, suporturi pentru echipamente alimentare și chimice, suporturi pentru exterior | Rezistenta la coroziune; 316L se potrivește mediilor cu clorură; 17-4 PH adaugă putere |
| Oțel carbon și aliat | 1045 · 4140 · 4340 · Placă structurală tip Q355 | Suporturi grele-, console hidraulice ale colectorului, console de prindere | Rigiditate și rezistență ridicate pentru consolele încărcate; sudabil și vopsibil |
| Alamă | C36000 alamă cu tăiere liberă-C46400 alamă navală | Suporturi pentru instrumente, suporturi decorative, suporturi ne-magnetice | Prelucrabilitate excelentă, rezistență la coroziune, ne-magnetice |
| Cupru | C10100 (OFHC) · C11000 cupru electrolitic | Suporturi de împământare, suporturi conductoare, suporturi RF și bare colectoare | Conductivitate electrică și termică ridicată |
| Titan | Gradul 2 (CP) · Gradul 5 (Ti-6Al-4V) | Suporturi maritime, chimice și ușoare de mare{0}}rezistență | Rezistență remarcabilă la coroziune cu cea mai bună rezistență{0}}la-greutate |
Precizia suportului și caracteristici de montare
Suporturile localizează ansamblurile, astfel încât caracteristicile de mai jos decid dacă piesele se înșurubează fără montare. Le prelucram dupa desen, si mai stranse la cerere.
| Caietul de sarcini | Capacitate tipică | De ce contează pentru paranteze |
|---|---|---|
| Poziția găurii (modelul șuruburilor) | ±0,05–0,1 mm (precizie la ±0,02 mm) | Echipamentele și cadrele achiziționate se înșurubează fără reluare |
| Diametrul gaurii | ±0,01–0,05 mm; alezat la H7 la cerere | Dowel and close-fit locations; bearing fits |
| Planeitatea | 0,02–0,05 mm la 100 mm (plăci-detensionate) | Contact complet-pe suprafețele montate |
| Perpendicularitatea (fețele unghiulare) | 0,02–0,05 mm | Fețe de montaj pătrate pentru o aliniere adevărată |
| Grosime | ±0,02–0,05 mm | Rezistență constantă și funcție de distanță |
| Lățimea și poziția slotului | ±0,03–0,05 mm | Domenii de reglare și cursă de prindere |
| Precizia firului | ISO 6g / 6H sau per desen | Fixare sigură; fire filetate si frezate |
| Rugozitatea suprafeței | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm la cerere | Fețe de etanșare, aspect, pregătirea acoperirii |
| Dimensiuni critice | ±0,01 mm (precizie la ±0,005 mm) | Evaluați-calitatea și parantezele de aliniere |
Caracteristici critice pe care le controlăm
Modele de șuruburi- poziții și diametre ale găurilor potrivite cu echipamentul de împerechere, alezate acolo unde este necesară locația diblului.
Prelucrat-din-precizie solidă- fețe, fante și găuri produse în aceeași configurație sau cu date transportate între configurații.
Planeitate și pătrat- controlat pe fețele de montare, astfel încât suporturile să se așeze și să se alinieze corect.
Fire- fire metrice, UNC/UNF și speciale cu adâncimea și rezistența corecte.
Margini și colțuri- margini teșite, debavurate, cu raze pe desen pentru siguranță și aderență la acoperire.
Identificare- numere de piese sau marcare cu laser la cerere pentru trasabilitate și asamblare.
Tratament termic și atenuare a tensiunii pentru suporturi CNC
Suporturile din oțel încărcate și suporturile din aluminiu-de înaltă rezistență sunt tratate termic conform specificațiilor din desen. Reducerea tensiunii înainte de prelucrarea finală menține secțiunile subțiri plate.
| Tratament termic | Clasele aplicabile | Piese tipice ale suportului |
|---|---|---|
| stingere și temperare | 1045 · 4140 · 4340 | Suporturi de motor pentru sarcini grele-, suporturi structurale |
| Soluție + Îmbătrânire | 17-4 PH · 7075-T6 | Suporturi-de înaltă rezistență din inox și aluminiu |
| Eliberarea stresului | Toate clasele de oțel | Paranteze subțiri și mari înainte de finisarea frezei |
| Normalizarea | Placă din oțel carbon | Pregătirea-sudării și suporturile structurale |
Finisaje de suprafață pentru console CNC
Finisajul suprafeței protejează suporturile împotriva coroziunii și le pregătește pentru cerințele de asamblare, vopsire sau aspect anodizat.
| Finisaj de suprafață | Materiale aplicabile | Piese tipice ale suportului | Beneficiul principal |
|---|---|---|---|
| Anodizare (Tip II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | Montaj, motor și suporturi solare | Rezistență la coroziune și uzură; opțiuni de culoare |
| Conversie chimică (cromat) | Clase de aluminiu | Suporturile electronice{0}}gata de vopsit | Protecție conductivă împotriva coroziunii; baza de vopsea |
| Placare cu nichel electroless | 4140 · 4340 · 1045 · Aluminiu | Suporturi hidraulice si industriale | Protecție uniformă împotriva coroziunii pe toate fețele |
| Pasivare | 303 · 304 · 316L · 17-4 PH | Suporturi maritime, alimentare și exterioare | Îndepărtează fierul liber, îmbunătățește rezistența la coroziune |
| Electrolustruire | 304 · 316L | Alimente, medicale și suporturi curate | Suprafață netedă, curată, strălucitoare |
| Zincare | Oțel carbon | Suporturi din oțel de uz general- | Protecție economică împotriva coroziunii |
| Oxid negru | 1045 · 4140 · 4340 | Suporturi industriale și de mașini | Protecție economică împotriva coroziunii; acumulare scăzută |
| Vopsea pulbere / Pregătire vopsea | Oțel · Aluminiu | Suporturi structurale și exterioare | La cerere, suprafețe gata{0}}vopsite |
Controlul calității suportului
Inspectăm modelele de șuruburi, dimensiunile găurilor, planeitatea, perpendicularitatea și filetele pe tot parcursul producției pentru a ne asigura că suporturile îndeplinesc desenul și se asambla corect. Pentru proiectele documentate, putem furniza certificate de materiale și înregistrări de inspecție pentru a sprijini inspecția dvs.
| Articol de inspecție | Echipament / Metodă | Piese tipice ale suportului |
|---|---|---|
| Poziția și modelul găurii | CMM · Indicator de înălțime | Suporturi pentru motor, suporturi colectoare, modele de șuruburi |
| Diametrul gaurii | Calibre cu pini · Micrometru · CMM | Găuri pentru șuruburi, găuri pentru dibluri, găuri pentru rulmenți |
| Planeitatea | CMM · Placă de suprafață și indicator | Fețe de montare, plăci de bază |
| Perpendicularitate / Unghiuri | CMM · Pătrat și indicator | L și colțare, ghișee |
| Grosime și fante | Micrometru · Etrier · CMM | Toate suporturile, fantele de reglare |
| Inspecția filetului | Go/No-Go Thread Gauges | Găuri filetate și știfturi |
| Rugozitatea suprafeței | Tester de rugozitate | Sigilarea și aspectul fețelor |
| Verificarea materialului | Spectrometru + Certificat de material | Materii prime primite (EN 10204 3.1 disponibil) |
| Inspecția finală | CMM + Raport de inspecție | Acceptarea dimensională finală |
Aveți nevoie de un control de calitate documentat?Trimiteți-ne desenele și cerințele de inspecție.
Prelucrare prototip și-consolare cu volum redus
Proiectele de suport încep adesea cu prototipuri - modele noi, verificări ale potrivirii ansamblurilor sau înlocuiri care trebuie testate înainte de producție. Sustinemprototip și prelucrare CNC cu volum redus-de la mostre individuale la comenzi-de loturi mici repetate.
Prelucrare prototip
Pentru modele noi, validare și verificări de potrivire.
Cantitate tipică:1–10 buc
Producție cu-volum redus
Pentru sisteme pilot și producție inițială.
Cantitate tipică:10–1,000+ buc
Repetați producția
Pentru suporturi de rezervă și comenzi recurente cu modele consacrate.
Cantitate tipică:Pe baza cerințelor proiectului
Potrivit pentru
Suporturi de montare, L și unghiulare
Suporturi pentru motor și pompă
Senzor, actuator și suporturi electronice
Gusset, colț și suporturi structurale
Suporturi de prindere și balamale
Paranteze de tranziție solare și personalizate
Ambalare și timp de livrare pentru suporturi CNC
Ambalare
Protecția suprafeței:Pungi PE, folie de protecție pe fețele anodizate și lustruite
Protecție la coroziune:Hârtie VCI pentru suporturi din oțel în tranzit peste mări
Protecția firelor:Spumă sau capace la cerere pentru găuri filetate și știfturi
Comenzi mixte:Sortate după numărul de piesă cu etichete și liste de verificare a cantităților
Ambalaj personalizat:Sunt acceptate-cerințele specifice de ambalare ale clientului
Timp de livrare tipic
| Tip de comandă | Timp de livrare tipic |
|---|---|
| Prototip | 5-10 zile lucrătoare |
| Comanda cu-volum redus | 10-20 de zile lucrătoare |
| Comanda de productie | 15-30 de zile lucrătoare |
| Repetați comanda | 10-25 zile lucrătoare |
FAQ
Î: 1. Ce suporturi prelucrate CNC puteți fabrica?
R: Producem suporturi personalizate de montare, suporturi L și unghiulare, suporturi pentru motor și pompă, suporturi pentru senzori și actuatori, suporturi electronice, brațe de ghișeu și colțuri, console de prindere, suporturi balamale, suporturi solare și suporturi structurale personalizate din desenele clienților.
Î: 2. Din ce materiale prelucrați suporturile?
R: Preluăm suporturi din aluminiu (6061-T6, 6063-T5, 6005-T5, 7075-T6, 5052-H32), oțel inoxidabil (303, 304, 304L, 316, 316L, 17-4, oțel aliat (1104, PH), carbon și oțel aliat (11405) 4340), alamă (C36000, C46400), cupru (C10100, C11000) și titan (gradul 2, gradul 5).
Î: 3. Suporturile dumneavoastră sunt prelucrate din material solid?
A: Da. Preluăm suporturi din placă plină, bară și bloc, astfel încât toate fețele, fantele și găurile să fie realizate conform desenului - mai rezistente și mai precise decât construcția tablei îndoite-.
Î: 4. Ce toleranțe puteți obține pe paranteze?
R: De obicei menținem ±0,01 mm pe dimensiuni critice (precizie la ±0,005 mm), pozițiile găurilor la ±0,05–0,1 mm (precizie la ±0,02 mm) și planeitatea/perpendicularitate până la 0,02–0,05 mm pe 100 mm.
Î: 5. Puteți prelucra suporturi pentru a se potrivi cu modelele standard de șuruburi?
A: Da. Prelucrăm modele NEMA de față a motorului, modele de flanșe de pompă ISO, suporturi pentru șină DIN și profil-, plus orice model de șuruburi personalizat din desenul dvs.
Î: 6. Puteți prelucra suporturi cu găuri filetate și fante?
A: Da. Găurim și filetăm filete metrice, UNC/UNF și speciale și fante de reglare a frezei cu lățime și poziție controlate.
Î: 7. Puteți prelucra suporturi multi-plane într-o singură configurare?
A: Da. Mașinile noastre de frezat cu 4/5 axe prelucrează mai multe fețe și unghiuri compuse într-o singură configurație, păstrând modelele de găuri și fețele pătrate între ele.
Î: 8. Puteți furniza suporturi structurale și rezistente-?
A: Da. Preluăm suporturi structurale de la 4140, 4340, 17-4 PH și 7075-T6, cu tratament termic de călire-și-călire sau soluție și îmbătrânire, acolo unde desenul necesită o rezistență mai mare.
Î: 9. Ce finisaje de suprafață oferiți pentru console?
A: Anodizare (Tip II / Hard III), acoperire de conversie chimică, nichel fără electroși, pasivizare, electrolustruire, zincare, oxid negru și suprafețe prelucrate-gata de vopsea.
Î: 10. Puteți marca cu laser-numerele pieselor pe paranteze?
A: Da. Putem adăuga numere de piesă, seriale și mărci de trasabilitate prin marcare cu laser la cerere.
Î: 11. Puteți furniza certificate de materiale și rapoarte de inspecție?
A: Da. La cerere, putem furniza certificate de materiale (EN 10204 3.1), rapoarte de inspecție dimensională, rapoarte CMM și înregistrări de planeitate.
Î: 12. Acceptați desene 2D și fișiere CAD?
R: Putem lucra din fișiere comune STEP, STP, IGES, IGS, SolidWorks, DXF și desene 2D.
Î: 13. Care este timpul de livrare tipic pentru suporturile prelucrate CNC?
R: Perioadele de livrare tipice sunt de 5-10 zile lucrătoare pentru prototipuri, 10-20 de zile lucrătoare pentru comenzile cu volum redus-și 15-30 de zile lucrătoare pentru comenzile de producție, în funcție de complexitate, cantitate, material și finisare.
