Distanțiere prelucrate CNC
Producem la comandaDistanțiere prelucrate CNCdin desenele clientului și fișierele CAD, inclusivdistanţiere cilindrice, distanţiere de precizie, distanţiere pentru tuburi, distanţiere plate şi şaibe, distanţiere trepte, distanţiere filetate şi distanţiere, distanţiere pentru rulmenţi, distanţiere pentru motor şi cuplare, distanţiere şi distanţiere de montare. Capabilitățile noastre de strunjire, frezare, găurire, alezare și frezare cu filet-CNC produc distanțiere precise și consecvente din punct de vedere dimensional pentru mașini, motoare, pompe, hidraulice, electronice, automobile, aerospațiale și ansambluri industriale generale.
Un distanțier poziționează, separă și aliniază componentele, deciConcentricitatea OD/ID, paralelismul feței, lungimea, pătratul, grosimea peretelui și ruperea muchieidecideți dacă ansamblurile se potrivesc, aliniază și preîncărcați corect. Preluăm distanțiere de laaluminiu (6061-T6, 6063-T5, 7075-T6, 5083), oțel inoxidabil (303, 304, 304L, 316, 316L, 17-4 PH), oțel carbon și aliat (1045, 4140, 43540, 435406, placă Q3), alamă (tipul Q3) C46400), cupru (C10100, C11000) și titan (Grad 2, Grad 5), prelucrate din bară plină, tub și placă - nu turnate -, astfel încât fiecare dimensiune este tăiată după desen pentru prototipuri și producție de-volum redus. Piesele sunt fabricate la dimensiuni, toleranțe, materiale și cerințe de finisare specificate, cu certificate de material disponibile la cerere.
Tipuri de distanțiere prelucrate CNC pe care le producem
Preluăm o gamă largă de tipuri de distanțiere. Mai jos sunt cele mai comune; dacă desenul dvs. prezintă o configurație diferită, trimiteți-l pentru revizuire.
Distanțiere cilindrice
Piese de distanță rotunde pentru arbori și ansambluri cu șuruburi.
Materiale: 6061-T6 · 4140 · 316L · C36000
Separatoare de precizie
Stâlpi filetați sau simpli pentru electronice și panouri.
Materiale:303 · 316L · 6061-T6 · grad 5 titan
Distanțiere pentru tuburi
Distanțiere prelucrate din tub cu alezaje concentrice.
Materiale: 6061-T6 · 316L · C46400 · 1045
Distanțiere plate și șaibe
Piese de distanță plate și subțiri și șaibe-grele.
Materiale:1045 · 6061-T6 · C36000 · 17-4 PH

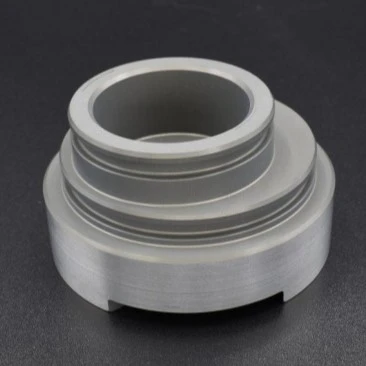

Distanțiere în trepte
Distanțiere cu diametre multiple-pentru poziționări complexe.
Materiale: 4140 · 7075-T6 · 316L · C36000
Distanțiere filetate
Piese distanță filetate tată/femă pentru prindere.
Materiale:303 · C36000 · 6061-T6 · 17-4 PH
Distanțiere pentru rulmenți
Distanțiere de precizie pentru preîncărcarea și distanțarea rulmenților.
Materiale:4140 · 4340 · 6061-T6 · 17-4 PH
Distanțiere pentru motor și cuplare
Distanțiere pentru suporturi de motor, goluri de cuplare și aliniere.
Materiale: 6061-T6 · 1045 · 4140 · 304
Lame și piese de distanță de montare
Distanțiere subțiri pentru nivelare, aliniere și montare.
Materiale: C36000 · 1045 · 6061-T6 · 316L
Distanțiere ne-magnetice
Distanțiere pentru instrumente și ansambluri magnetice.
Materiale:C36000 · C46400 · 6061-T6 · titan de gradul 5
Distanțieri de precizie pentru arbore
Distanțiere pentru poziționarea și reținerea arborelui.
Materiale:4140 · 4340 · 17-4 PH · 316L
Distanțiere prelucrate personalizat
Distanțiere unice-speciale din bară, tub și placă.
Materiale:7075-T6 · 4340 · 17-4 PH · grad 5 titan
Aveți un distanțier personalizat? Trimiteți desenul dvs
Procese de prelucrare CNC pentru distanțiere
Strunjire CNC
Cel mai bun pentru:OD · ID · fețe
Procesul primar pentru distanțierele cilindrice cu concentricitate strânsă.
Frezare CNC
Cel mai bun pentru:plate · caneluri · fante
Prelucrați plane, canale, fante și găuri transversale pe corpurile distanțierelor.
Strunjire CNC cu scule active
Cel mai bun pentru:găuri transversale · caracteristici frezate
Completează găuri, găuri și fante într-o singură configurație pentru precizie.
Forare și alezare
Cel mai bun pentru:precizia alezajului · găuri pentru dibluri
Alezaje alezate menținute la H7 pentru aplicații prin presa-și pe arbore.
Frezarea filetului și filetarea
Cel mai bun pentru:distanţiere · distanţiere filetate
Filete oarbe și traversante pentru caracteristici de separare masculin/femelă.
Debavurare și ruperea marginilor
Cel mai bun pentru:fețe · găuri · colțuri
Rupe uniforme de margine și găuri fără bavuri-pentru asamblare curată.
Materiale distanțiere CNC
Pentru distanțiere, alegerea materialului depinde derezistență, rezistență la coroziune, greutate, dilatare termică și conductivitate. Preluăm distanțiere din materialele metalice enumerate mai jos - aluminiu, oțel inoxidabil, oțel carbon și aliat, alamă, cupru și titan.
| Material | Note comune | Aplicații tipice pentru distanțiere | Avantaje cheie |
|---|---|---|---|
| Aluminiu | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Distanțiere, distanțiere pentru motor și cuplare, electronice | Rezistență ridicată-la-greutate, rezistență la coroziune, anodizare; 6061-T6 este standardul de uz general |
| Oţel inoxidabil | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Distanțiere de precizie, distanțiere maritime și instrumente | Rezistenta la coroziune; 316L se potrivește mediilor cu clorură; 17-4 PH adaugă putere |
| Oțel carbon și aliat | 1045 · 4140 · 4340 · Placă tip Q355 | Distanțiere încărcate, distanțiere lagăre și arbore | Rigiditate și rezistență ridicate pentru aplicații încărcate și întărite |
| Alamă | C36000 alamă cu tăiere liberă-C46400 alamă navală | Distanțiere ne-magnetice, separatoare pentru instrumente | Prelucrabilitate excelentă, rezistență la coroziune, ne-magnetice |
| Cupru | C10100 (OFHC) · C11000 cupru electrolitic | Distanțiere conductoare și de transfer{0}}de căldură | Conductivitate electrică și termică ridicată |
| Titan | Gradul 2 (CP) · Gradul 5 (Ti-6Al-4V) | Distanțiere aerospațiale, maritime și ușoare de înaltă{0}}rezistență | Rezistență remarcabilă la coroziune cu cea mai bună rezistență{0}}la-greutate |
Precizia și geometria distanțierului
Distanțierii sunt definiți de dimensiunile și relațiile geometrice ale acestora. Elementele de mai jos decid dacă ansamblurile se potrivesc, aliniază și preîncărc corect. Le prelucram dupa desen, si mai stranse la cerere.
| Caracteristică | Capacitate tipică | De ce contează pentru distanțiere |
|---|---|---|
| Dimensiuni OD / ID | ±0,01–0,02 mm (precizie la ±0,005 mm) | Componentele se potrivesc și poziționează pe desen |
| Concentricitate OD/ID | 0,01–0,02 mm TIR | Arborele funcționează corect și distanțierele se aliniază |
| Face paralelism | 0,01–0,03 mm peste fețe | Distribuție uniformă a sarcinii și distanță precisă |
| Lungime / Înălțime | ±0,02–0,05 mm (precizie la ±0,01 mm) | Corectați distanța și preîncărcarea dintre componente |
| Pătrat | 0,02–0,05 mm | Fețele se așează drept față de orificiu |
| Grosimea peretelui | ±0,05–0,1 mm pe distanțierele tubului | Rezistență și greutate uniforme |
| Rupere de margine și teșituri | 0,1–0,5 mm sau pe desen | Curățați ansamblul fără bavuri sau deteriorare |
| Căi și sloturi | ±0,03–0,05 mm | Transmisia cuplului și funcțiile anti-rotație |
| Rugozitatea suprafeței | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm la cerere | Precizie, rulment și fețe de aspect |
Caracteristici critice pe care le controlăm
OD și ID- a devenit concentric, astfel încât arborii și părțile de împerechere să se alinieze corect.
Fețe și paralelism- fețe de capăt prelucrate plat și paralel pentru încărcare uniformă și distanță precisă.
Controlul lungimii- lungimea critică și dimensiunile stivei menținute la ±0,01 mm pe distanțierele de precizie.
Se rupe marginile- teșituri consistente și alezaje debavurate pentru asamblare și manipulare curată.
Filete și caracteristici de separare- fire metrice, UNC/UNF și speciale cu adâncimea și rezistența corecte.
Identificare- numere de piese sau marcare cu laser la cerere pentru trasabilitate și asamblare.
Tratament termic și atenuare a tensiunii pentru distanțiere CNC
Distanțierele încărcate din oțel și-aluminiu de înaltă rezistență sunt tratate termic conform specificațiilor din desen. Reducerea tensiunii înainte de finisarea prelucrarii menține distanțierele subțiri și mari stabile dimensional.
| Tratament termic | Clasele aplicabile | Piese distanțiere tipice | Beneficia |
|---|---|---|---|
| stingere și temperare | 1045 · 4140 · 4340 | Arborele încărcat și distanțiere pentru rulmenți | Rezistență mai mare și rezistență la uzură |
| Soluție + Îmbătrânire | 17-4 PH · 7075-T6 | Distanțiere-din inox și aluminiu de înaltă rezistență | Rezistență cu rezistență la coroziune |
| Eliberarea stresului | Toate clasele de oțel · 6061-T6 | Distanțieri mari și subțiri-peretelui înainte de a termina prelucrarea | Îmbunătățește planeitatea și stabilitatea dimensională |
| Normalizarea | Bară și placă din oțel carbon | Distanțiere structurale și de pregătire{0}}sudură | Structură uniformă și prelucrabilitate |
Finisaje de suprafață pentru distanțiere CNC
Finisajul suprafeței protejează distanțierele și le pregătește pentru cerințele de asamblare, aspect sau rezistență la coroziune--, menținând în același timp suprafețele de precizie prelucrate la standard.
Conversie chimică
Pasivare
Strat de pulbere
Zincare
| Finisaj de suprafață | Materiale aplicabile | Piese distanțiere tipice | Beneficiul principal |
|---|---|---|---|
| Anodizare (Tip II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Distanțiere, distanțiere pentru motor și electronice | Rezistență la coroziune și uzură; opțiuni de culoare |
| Conversie chimică (cromat) | Clase de aluminiu | Dispozitive electronice gata{0}}vopsite | Protecție conductivă împotriva coroziunii; baza de vopsea |
| Placare cu nichel electroless | 4140 · 4340 · 1045 · Aluminiu | Distanțiere industriale și încărcate | Protecție uniformă împotriva coroziunii pe toate fețele |
| Pasivare | 303 · 304 · 316L · 17-4 PH | Separatoare de precizie din inox | Îndepărtează fierul liber, îmbunătățește rezistența la coroziune |
| Zincare | Oțel carbon | Distanțiere din oțel de uz general- | Protecție economică împotriva coroziunii |
| Oxid negru | 1045 · 4140 · 4340 | Distanțiere industriale și de mașini | Protecție economică împotriva coroziunii; acumulare scăzută |
| Vopsea pulbere / Pregătire vopsea | Oțel · Aluminiu | Distanțiere structurale și exterioare | La cerere, suprafețe gata{0}}vopsite |
Controlul calității distanțierului
Inspectăm OD/ID, concentricitatea, paralelismul, lungimea, perpendicularitatea și firele de-a lungul producției pentru a ne asigura că distanțierii îndeplinesc desenul și se asamblează corect. Pentru proiectele documentate, putem furniza certificate de materiale și înregistrări de inspecție pentru a sprijini inspecția dvs.
Inspecția perpendicularității perpendicularității
Inspecția gabaritului de înălțime CMM
Inspecția plăcilor de suprafață CMM
Go/No-Go Thread Gauge Inspection
Inspecție cu micrometru pentru calibrul pin
| Articol de inspecție | Echipament / Metodă | Piese distanțiere tipice |
|---|---|---|
| Dimensiuni OD / ID | Micrometru · Dimensiune · CMM | Distanțiere cilindrice și tubulare |
| Concentricitate și epuizare- | CMM · V-Blocuri și indicator | Distanțieri arbore și rulmenți |
| Face paralelism | CMM · Placă de suprafață și indicator | Distanțiere de precizie și încărcate |
| Lungime / Dimensiunea stivei | Indicator de înălțime · Micrometru · CMM | Distanțiere de gol și preîncărcare |
| Pătrat | CMM · Pătrat și indicator | Distanțiere și distanțiere de montaj |
| Căi și sloturi | CMM · Indicatori Plug & Go/No-Go | Distanțiere anti-rotație |
| Inspecția filetului | Go/No-Go Thread Gauges | Distanțiere filetate și distanțiere |
| Rugozitatea suprafeței | Tester de rugozitate | Precizie și fețe de rulment |
| Verificarea materialului | Spectrometru + Certificat de material | Materii prime primite (EN 10204 3.1 disponibil) |
| Inspecția finală | CMM + Raport de inspecție | Acceptarea dimensională finală |
Aveți nevoie de un control de calitate documentat?Trimiteți-ne desenele și cerințele de inspecție.
Prelucrare prototip și{0}}manșon cu volum redus
Proiectele de distanțiere încep adesea cu prototipuri - modele noi, verificări de potrivire a ansamblurilor sau înlocuiri care trebuie testate înainte de producție. Prelucrarea din bară, tub și placă evită timpii de livrare pentru scule și turnare, astfel încât prototipurile și volumele mici sunt practice. Sustinemprototip și prelucrare CNC cu volum redus-de la mostre individuale la comenzi-de loturi mici repetate.
Prelucrare prototip
Pentru modele noi, validare și verificări de potrivire.
Cantitate tipică:1–10 buc
Producție cu-volum redus
Pentru sisteme pilot și producție inițială.
Cantitate tipică:10–1,000+ buc
Repetați producția
Pentru plăci de rezervă și comenzi recurente cu modele consacrate.
Cantitate tipică:Pe baza cerințelor proiectului
Potrivit pentru
Distanțiere cilindrice și tubulare
Distanțiere de precizie și distanțiere filetate
Distanțiere pentru rulmenți, motor și cuplaje
Distanțiere plate și șaibe
Piese de distanță trepte și personalizate
Lame și distanțiere de montaj
Ambalare și timp de livrare pentru distanțiere prelucrate CNC
Ambalare
Protecția suprafeței:Pungi PE, folie de protecție pe fețele anodizate și lustruite
Protecție la coroziune:Hârtie VCI pentru distanțiere din oțel în tranzit peste mări
Protecție la găuri:Capace sau dopuri la alezaje de precizie la cerere
Comenzi mixte:Sortate după numărul de piesă cu etichete și liste de verificare a cantităților
Ambalaj personalizat:Sunt acceptate-cerințele specifice de ambalare ale clientului
Timp de livrare tipic
| Tip de comandă | Timp de livrare tipic |
|---|---|
| Prototip | 5-10 zile lucrătoare |
| Comanda cu-volum redus | 10-20 de zile lucrătoare |
| Comanda de productie | 20–35 de zile lucrătoare, după program |
| Repetați comanda | 10-25 zile lucrătoare |
FAQ
Î: 1. Ce distanțiere prelucrate CNC puteți fabrica?
R: Producem distanțiere cilindrice personalizate, distanțe de precizie, distanțiere pentru tuburi, distanțiere plate și șaibe, distanțiere în trepte, distanțiere filetate și distanțiere, distanțiere pentru rulmenți, distanțiere pentru motor și cuplare, distanțiere și piese de distanță de montare din desenele clienților.
Î: 2. Din ce materiale utilizați distanțierele?
R: Preluăm distanțiere din aluminiu (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), oțel inoxidabil (303, 304, 304L, 316, 316L, 17-4 PH), oțel carbon și aliat 4404, 4410404, 4410404, 431040404, 43104045 (C36000, C46400), cupru (C10100, C11000) și titan (Grad 2, Grad 5).
Î: 3. Preluați distanțiere din material solid?
A: Da. Preluăm distanțiere din bară plină, tub și placă, astfel încât toate OD, ID, fețele și caracteristicile sunt tăiate după desen - practice pentru prototipuri și volum redus fără scule de turnare.
Î: 4. Ce toleranțe puteți obține la dimensiunile distanțierelor?
R: De obicei menținem ±0,01–0,02 mm pe OD și ID (precizie la ±0,005 mm), paralelismul feței de 0,01–0,03 mm și ±0,02–0,05 mm pe lungime (precizie la ±0,01 mm).
Î: 5. Puteți prelucra distanțiere pentru tuburi-subțiri?
A: Da. Controlăm grosimea peretelui la ±0,05–0,1 mm pe distanțierele pentru tuburi, cu cicluri de-reducere a tensiunii pentru a menține distanțierele subțiri și mari stabile dimensional.
Î: 6. Puteți prelucra distanțiere filetate și distanțiere filetate?
A: Da. Putem prelucra separatoare filetate tată/femă și filete filetate pe desen, inclusiv filete oarbe și traversante pentru a corecta adâncimea.
Î: 7. Puteți prelucra chei, fante și găuri transversale?
A: Da. Frezarea CNC și strunjirea cu scule active-produce caneluri, fante, găuri transversale și plăci frezate într-o singură configurație pentru precizie.
Î: 8. Puteți prelucra distanțiere ne-magnetice?
A: Da. Distanțierele din alamă (C36000, C46400), aluminiu (6061-T6, 7075-T6) și titan (Grad 5) se potrivesc instrumentelor sensibile și ansamblurilor magnetice.
Î: 9. Ce finisaje de suprafață oferiți pentru distanțiere?
A: Anodizare (Tip II / Hard III), acoperire de conversie chimică, nichel electroless, pasivizare, zincare, oxid negru și suprafețe prelucrate-gata de vopsea.
Î: 10. Puteți furniza certificate de materiale și rapoarte de inspecție?
A: Da. La cerere, putem furniza certificate de materiale (EN 10204 3.1), rapoarte de inspecție dimensională, rapoarte CMM și înregistrări de paralelism.
Î: 11. Acceptați desene 2D și fișiere CAD?
R: Putem lucra din fișiere comune STEP, STP, IGES, IGS, SolidWorks, DXF și desene 2D.
Î: 12. Care este timpul de livrare tipic pentru distanțierele prelucrate CNC?
R: Perioadele de livrare tipice sunt de 5-10 zile lucrătoare pentru prototipuri, 10-20 de zile lucrătoare pentru comenzile cu volum redus-și 15-30 de zile lucrătoare pentru comenzile de producție, în funcție de complexitate, cantitate, material și finisare.
Î: 13. Vă puteți ocupa de producție de-volum mare de distanțiere?
A: Da. Acceptăm cantități de la prototipuri individuale până la serii de producție repetate de 1,000+ buc, cu strunjire CNC alimentată cu bare-pentru distanțiere consistente și repetabile.
